高温热注入法是广泛应用于多个领域的经典化学合成方法，该方法的特点之一是需要外部物理冷却来使系统热力学低于反应阈值从而快速终止化学合成。尤其是合成钙钛矿量子点，注入前驱体后几秒钟就需要通过外部冷却使合成终止，从而获得高质量量子点。自从高温热注入法于2015年被应用于合成钙钛矿量子点以来，基于该方法合成的钙钛矿量子点在LED，太阳能电池，光电探测等多个领域都取得显著的成果。然而关于如何更高效地使系统热力学低于反应阈值一直没有得到很好的研究，冰水是目前使用最广泛、最高效的冷却介质，但其存在明显缺点。首先，冰水温度仅为0℃，还不够低。其次，冰水为极性溶剂不能直接加入到烧瓶进行冷却，隔着烧瓶对溶液进行冷却显著地限制了其冷却速率。此外，隔着烧瓶对溶液冷却还会使冷却不均匀，这不仅会进一步导致反应不均匀，晶粒尺寸的不均匀，还会严重地抑制该方法应用于工业生产的大批量合成，增加成本。

鉴于此，在bwin必赢杨维清教授指导下，课题组员工骆超和闫成提出用液氮来对高温反应系统进行超快热动力学冷却的原创性控制方法。首先液氮温度为-196℃，远远低于传统冰水。其次，液氮为惰性介质，可直接加入到反应高温溶液中，使冷却更加高效和均匀，克服了传统冷却介质带来的诸多缺点。基于此超快热力学控制可以以传统方法33倍的速率使反应突然终止，快速冻住高温获得的优异晶体质量，有效地避免了在低温阶段长时间停留导致的晶体质量变差和晶粒不均匀性。此外，在6秒内高达373 k的温差可以将反应溶液迅速固化。得益于此策略，合成的蓝光钙钛矿CsPbBr_xCl_3-x量子点不仅拥有超过90%的量子产率还拥有高的稳定性（在紫外光下浸泡40小时和储存8天都仍然保持稳定的光谱）。该工作为合成更高质量钙钛矿量子点提供了一种新思路，此外，该方法还可以拓展到其他领域的高温热注入合成中，而作为一种通用的高效合成策略。相关研究以题为“Ultrafast-Thermodynamic Control for Stable and Efficient Mixed Halide Perovskite Nanocrystals”发表于国际著名期刊Advanced Functional Materials上（影响因子：15.621）。

文章链接：https://doi.org/10.1002/adfm.202000026

图1.液氮超快热力学控制合成方法示意图

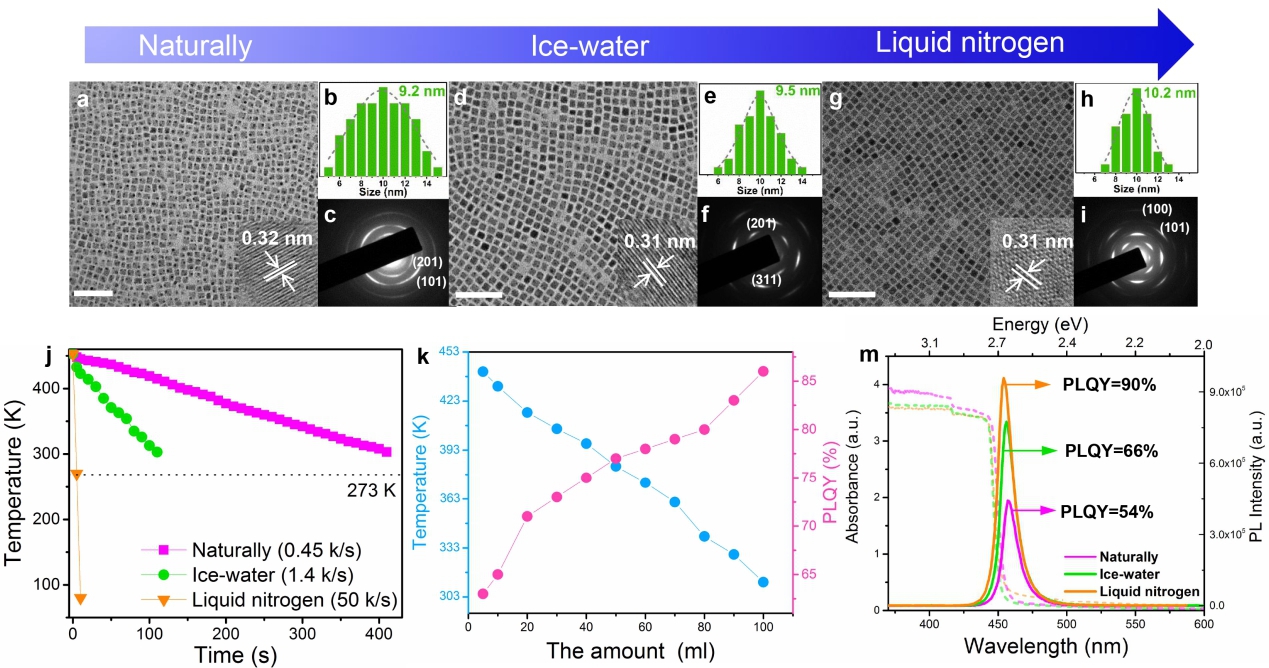

图2.基于不同的热力学控制方法合成的CsPbBr_xCl_3-x量子点表征。(a,b,c) 自然冷却，(d,e,f) 冰水冷却和(g,h,i) 液氮冷却的HRTEM形貌、粒度分布统计图和SAED，刻度条为50nm, (j) 不同冷却速率的比较, (k) 在初始反应液中加入不同量的液氮3秒钟后，记录相应样品的温度和量子产率, (m) 三种不同冷却方式对应的量子产率、吸收光谱和发射光谱

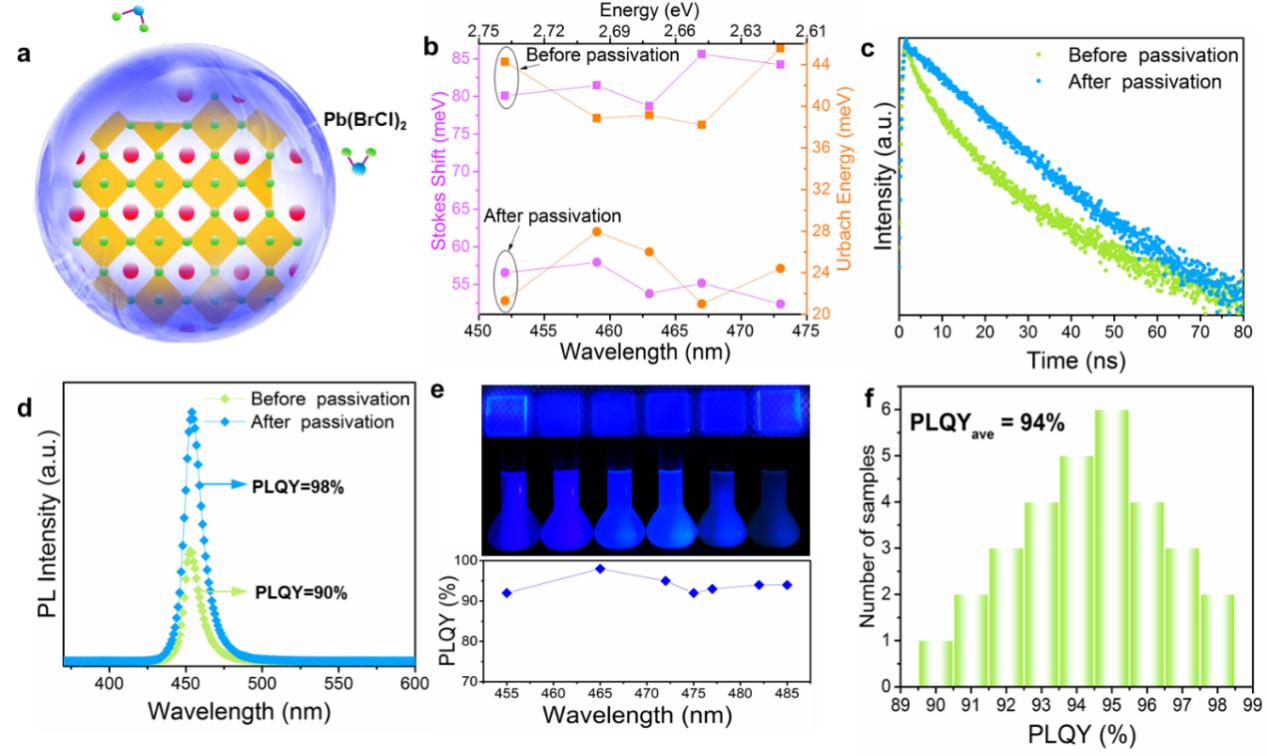

图3.基于液氮冷却和缺陷钝化辅助作用下量子点光学表征。(a) 缺陷钝化策略的示意图，(b) 缺陷钝化前后蓝光光谱的Stokes位移和Urbach energy，缺陷钝化前后的(c)荧光寿命衰减和(d) 发射光谱，(e) 蓝光CsPbBr_xCl_3-x量子点薄膜和胶体溶液及其相应的量子产率，(f) 30个样本的量子产率统计直方图

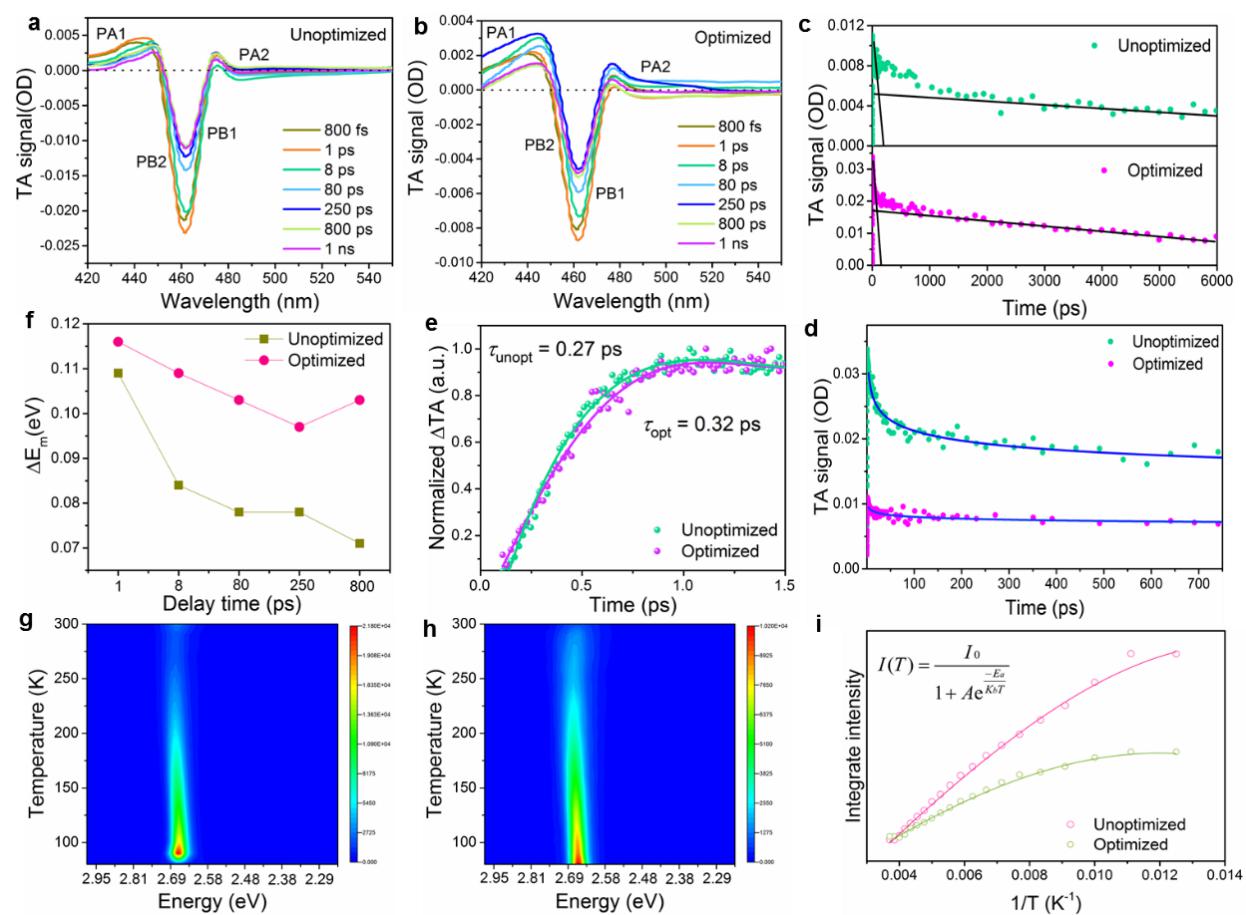

图4.基于液氮超快热力学控制的动力学表征

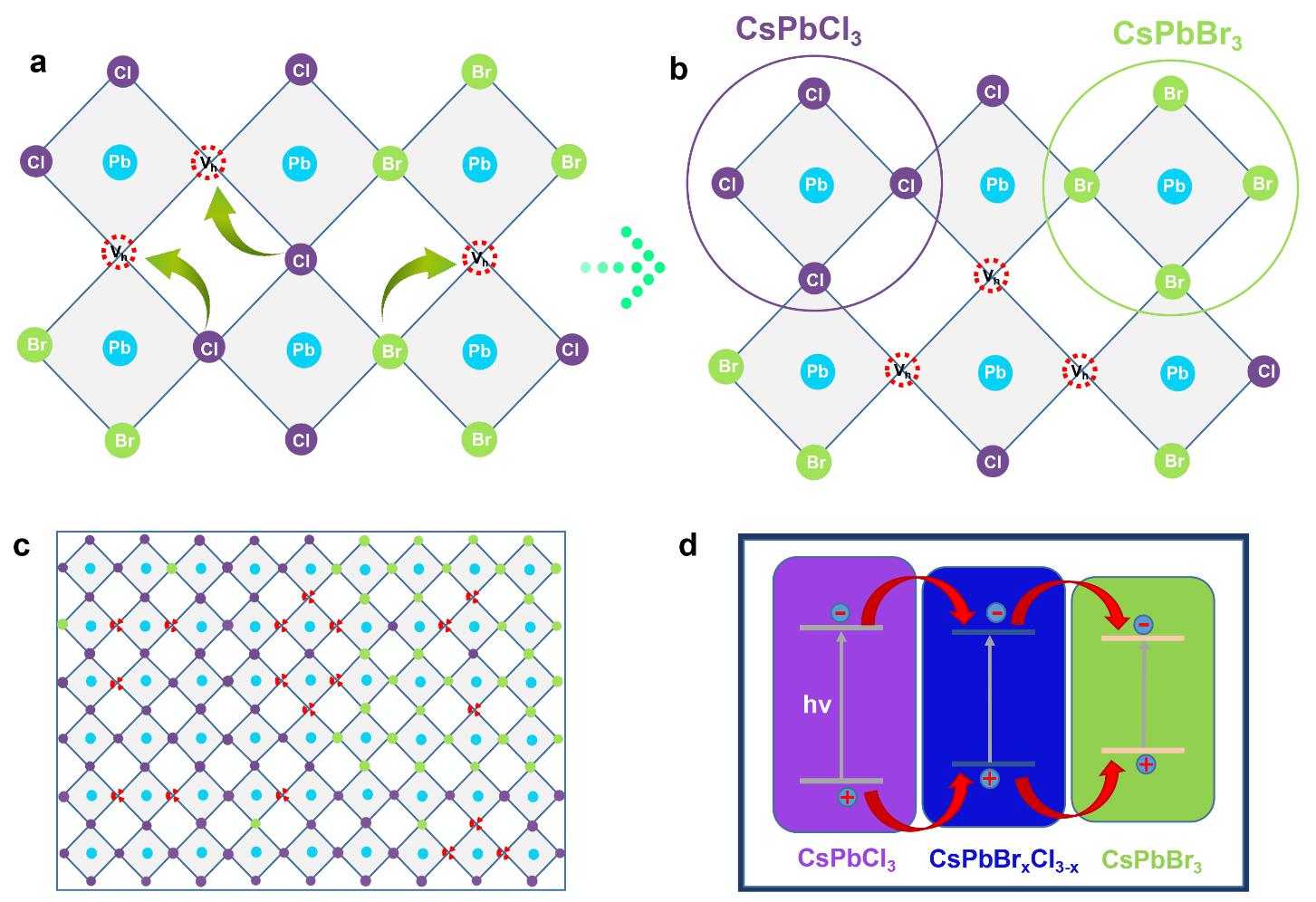

图5.稳定性分析。(a,b,c) 离子迁移的示意图，导致富Br和富Cl区域的形成。(d) CsPbCl₃，CsPbBr_xCl_3-x和CsPbBr₃相之间的载流子转移

团队介绍：

杨维清，bwin必赢教授/博导，四川省第十二届政协委员，四川省杰出青年，长期担任科技部重大研发计划项目会评专家、教育部评审专家和国家科技奖评审专家。2007和2011年分别获得四川大学硕士和博士学位，2011-2014年先后在电子科技大学和美国佐治亚理工学院从事博士后，2014年4月引进到必赢唯一官方网站bwin必赢教授博导，主要从事纳米能源材料与功能器件的应用基础研究。近年来，在Adv. Mater.（IF: 25.809）, ACS Nano (IF: 13.903），Nano Lett.（IF：12.279）, Adv. Funct. Mater. (IF: 15.621) 等国际著名刊物上发表SCI收录论文共计150余篇，其中影响因子IF>10论文35篇，ESI高被引论文11篇，引用5000余次(Google Scholar)。主持国家自然基金、军委科技委重点项目、四川省杰出青年团队项目、四川省杰出青年基金项目等多项省部级项目。申请专利40项(已授权18余项)。所做的工作被美国知名网站美国国家自然基金委（NSF)、Newscientist，CCTV等近20家媒体专题报道，受到法国路透社，中国科学网、中国储能 网、中国网、新华网、人民网、凤凰网等多家国内外媒体关注。也是Newscientists（科技媒体世界排名第一，见百度）首次报道必赢唯一官方网站的科研工作。相关科研成果在北京科技展和中关村科技展上，受到国务院副总理刘延东、中科院院 长白春礼院士和中科院北京分院经理何岩院士的高度评价，受邀参加中国国际广播电台名人坊节目专访。

课题组主页网址：https://faculty.swjtu.edu.cn/yangweiqing/zh_CN.htm
